闭式逆流冷却塔

所属栏目:【闭式冷却塔】 作者:广东康明空调 时间:2021-11-05 阅读数:

闭式逆流冷却塔

闭式逆流冷却塔产品优势和技术特点

        在开放式冷却塔循环系统中,由于循环液体介质长时间处于空气中,因此空气中的灰尘,碎屑,细菌和可溶性固体等污染物可随时进入冷却水系统,从而造成较大的损失。大量微生物繁殖,这很容易对人体和环境造成危害,还会造成管道结垢并影响传热。
封闭式冷却塔采用间接接触式冷却方法。循环的液体介质在盘管中流动,这可以防止冷却水被外部环境污染。管道中冷却水的热量通过塔中的循环水传递,以蒸发潜热,而蒸发后的水蒸气则从空气中传递出来。溪流被带出塔。封闭式冷却塔适用于需要高循环水质量的各种冷却系统,并广泛用于许多工业领域,例如化学,钢铁,食品,汽车制造和中央空调。

A.密闭冷却塔的工作原理

        需要冷却的循环液体介质在盘管中流动,集水槽中的循环水通过喷射泵输送到集水管,并通过水分配喷嘴喷射到热交换盘管。 接触传热和一部分喷水蒸发并消散热量,以吸收热量。盘管水中的热量传递到空气中。 湿热空气通过风扇从塔中排出,其余的喷水流入塔下部的集水槽,然后由喷水泵输送到喷淋系统。

B.结构说明

盒壳和支撑
        性能说明:Z700热浸镀锌钢板用于增强耐腐蚀性。安装后,撕下表面涂层以防止刮擦。 Z700热浸镀锌钢板是最耐腐蚀,最耐热的钢板之一,使用寿命是普通镀锌钢板的3-6倍;具有优异的耐腐蚀性。
集水箱:采用Z700热浸镀锌钢板材料,耐腐蚀性能强,寿命长;
封闭的冷却塔在工厂已预先组装好,整个机器在工厂进行了调试和测试。封闭的冷却塔包括轴流风扇,换热盘管,填料,塔壁板,集水箱,喷雾循环水泵,喷雾水分配系统,进气百叶窗,挡水板,梯子,并满足安全性和可靠性用于地面操作和维护。
塔式围护结构使用3R(可重复使用,可回收,可再生)材料,该材料无毒,无害且对环境无污染。

C.风扇

        它采用了符合空气动力学原理的引风管设计,充分利用了气流场均质化的理论,减小了涡流面积,减小了流阻,并使塔内的湿热空气能够迅速从塔中排出。在组装风扇之前,对风扇叶片进行静平衡测试,并根据“刚性转子平衡精度”选择G6.3等级,以确保平衡精度。
部分说明:

        1,集成风扇,结构紧凑稳定;
        2,采用室外专用封闭式耐湿耐热电机,电机轴承由NSK进口;
        3,叶片采用铝合金空心翼型制成,风量大,噪音低;
        4.顶部装有可拆卸的防护网,并配有防震垫以防止异常振动。
性能说明:

        采用轴流风机皮带传动,传动效率高,全封闭防水电机,进口轴承,高强度铝合金叶片,耐腐蚀高效叶片;风扇叶片强度可靠,表面光滑,横截面过渡均匀,无裂纹,间隙,毛刺等缺陷。 ,稳定性好,易于更换和维护。低耗电率,总耗电率≤0.07kw/(m3 / h),长期运行可节约能源,降低运行成本。
        风扇:风扇的功能是将空气引入塔中,以提供高流量和稳定流动的干燥空气,从而促进铜管上的冷却水与空气之间的潜热交换,从而改善冷却效果效率并确保散热效果。轴流风扇通常用于机械通风塔。轴流风机风量大,风压低,可短时间反转,有利于防止冬季作业时结冰。叶片的角度可以调节,以改变空气量和压力。

D.换热盘管(磷化脱氧铜管)

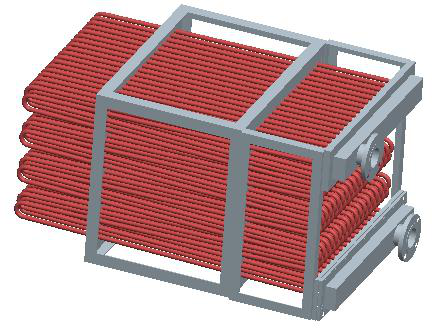

换热盘管

1,使用导热系数高的导热材料
        换热盘管是封闭式冷却塔的核心组件。换热盘管的选择,设计和使用与封闭式冷却塔的使用效果直接相关。我公司根据设计和使用选择了磷脱氧铜传热管多年,压力设计为1.6Mpa。每组线圈在出厂前都必须通过水中的2.0MPA气压测试。它比镀锌管,不锈钢管和铝管具有更好的耐腐蚀性和热交换效率。设计和使用的高效线圈具有出色的冷却能力。铜管质地坚硬,不易腐蚀,耐高温高压,可用于多种环境。与此相比,许多其他管道的缺点是显而易见的。例如,过去使用的镀锌钢管很容易生锈,如果长时间不使用,水质会变黄,水流量变小。因此,铜管的使用适合于冷却各种流体,例如纯水,淬火流体,液压油和氟利昂。
①,管道倾斜布置,便于冬天排空,防止结冰;
②,组装好的线圈通过气压测试(2.5MPa),确保无泄漏
③,避免因换热盘管结垢而引起的维护问题,特别适合冬季条件下的“干运行”。
2,具有自动排水功能

具有自动排水功能

        冬季关闭密闭塔后,如果盘管中的循环水不能干净地排出,冬天很容易使盘管在低温下结冰,降低了盘管的使用寿命。为解决这个问题,我公司正在设计盘管,当每组换热盘管的管道布置呈现一定的坡度时,盘管组采用倾斜设计,并且该倾斜设计与水流方向一致,以方便换热。排放管道中的水。水可以自动完全排出,从而延长使用寿命,并满足冬季运行中密闭塔的防冻要求。
3,管式换热器(可抽出换热盘管,方便维护)

        维修时只需要抽出一条蛇形铜管即可,维修方便。铜管和管板通过伸缩缝连接,具有良好的稳定性和防腐性能。

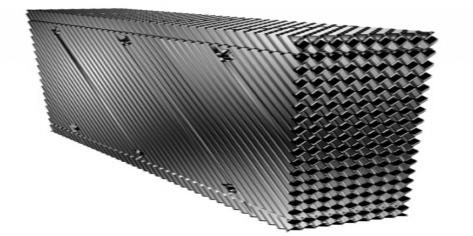

E.换热包装(台塑生产的主要材料)

        台塑南亚生产的原始PVC平板是真空成型的。它具有高冷却效率,强亲水性,低电阻,均匀的水膜和良好的吸水性。它使用可发挥最高热效率且阻燃的阻燃PVC原料。高性能。

F.闭式冷却塔驱动系统-西门子电机

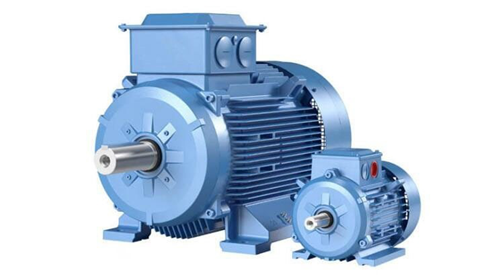

冷却塔电机

        性能说明:原装进口线圈,NSK轴承,低损耗,高效率,低噪音,并且电机接线盒是防水的。 全封闭户外冷却塔专用电动机,防护等级IP55,F级绝缘,安全系数1.15,运行更稳定更安全。 风扇安装在电动机上,并由驱动轴皮带驱动。

G.框架

冷却塔框架

        封闭塔的塔身设计合理。 已经计算并审查了承重主梁和柱。 抗风压达到150Kgf / m2,可以承受第十二号台风的载荷,抗震强度达到八级。
塔身的结构框架采用优质大厚度的热浸镀锌钢型材制成,可确保整个塔的强度和耐腐蚀性,并延长塔的使用寿命。 所有塔式结构紧固件均通过热浸镀锌材料和高强度热浸镀锌螺栓连接,便于以后的维护,拆卸和组装。

H.百叶窗

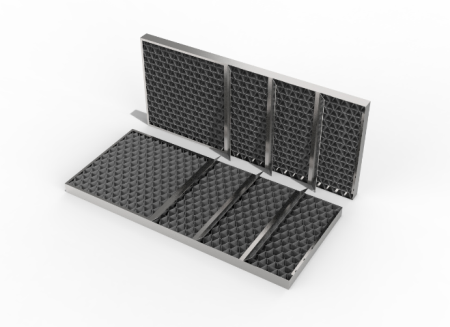

进口百叶窗

        它由PVC制成,具有防溅,防尘,进气量大,抗风能力低,降低了风扇的能耗以及没有喷水飞溅的现象,并且可以防止阳光直射到 池,有效地保证了喷水的水质和使用温度可以有效防止粉尘和藻类的滋生。
冷却塔洒水系统

冷却塔喷洒水系统

        喷雾系统主要由喷雾水泵,连接管路,喷雾头等组成。
洒水器

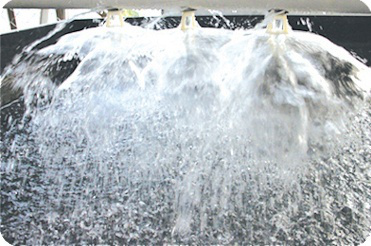

冷却塔洒水器

        性能说明:管式喷嘴用于配水,配水均匀,易于维护,压力损失小,不易堵塞。喷嘴采用大流量花篮喷嘴。流量大,无堵塞,配水均匀,无死角。喷洒在换热盘管表面的冷却水可以均匀,平滑地分布,以达到最佳的散热效果。
        性能说明:洒水系统的洒水喷头和洒水管维护最频繁,洒水系统完全裸露,洒水情况一目了然,非常易于维护。
喷水管

        喷水管是热浸镀锌钢管。
        可以保证防腐性能,采用ABS洒水喷头;喷射水系统的功能是使进入冷却塔的高温冷却水尽可能扩大与空气的接触表面积,增加空气与水之间的热交换,并降低高温的热量冷却水。热量传递到空气中,从而降低了冷却水的温度,并达到了水资源再利用的效果。
喷水泵

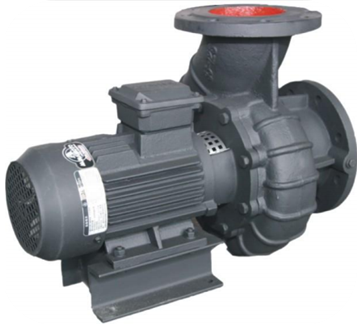

冷却塔喷雾水泵

        使用低扬程,大流量,低功率,低噪声的管道离心泵。 采用液压动平衡叶轮,悬臂安装,流量部分采用多通道可变管路设计,吸水性能高,效率高,抗汽蚀性强。 采用优质伯格曼机械密封和进口NSK轴承。
        该类泵具有结构简单,性能可靠,体积小,重量轻,噪声低,抗气蚀性能好,功耗低,使用和维修方便的特点。

i.集水器

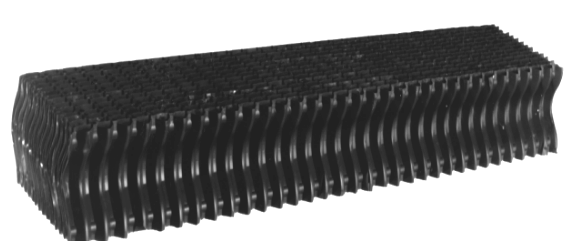

冷却塔集收水器

        喷水泵向铜管上喷洒大量水。由于上部相对靠近风扇的位置,为了防止一些水被风扇吸出机器,需要集水器阻塞排气系统以排出喷雾水和热蒸汽。走;弧形PVC高效脱水机用于确保高效通风,而喷雾水的漂浮率小于0.001%,可以使设备成为漂浮水敏感区域的一部分。

J.水箱,浮球阀

        水箱的主要功能是存储喷雾水,该喷雾水由水池,浮子阀和污水出口组成。

K.电加热器(选配)

        在冬季间歇运行期间,可以打开电加热装置,以防止喷射水冻结在底部水盆中。铜管恒温器测量底盆的水温,并通过电气控制系统实现电加热器的自动运行。通常,当水温低于4℃时,它将自动加热,而当水温高于8℃时,它将停止加热。 (也可以在停止时手动切换控制)

L.水管连接

        储备供水阀,满水管和污水管(所有螺纹连接)。
        水箱:集水量大,面积大,散热好,完全满足喷水技术要求。材质为具有优异防腐性能的Z700热浸镀锌钢板。
